泰安德图热电偶检定系统01
| 外型尺寸 | . |
|---|---|
| 品牌 | |
| 货号 | . |
| 用途 | . |
| 型号 | DTZ-01 |
| 制造商 | 自动化仪器有限公司 |
| 是否进口 | 否 |
一、系统概述

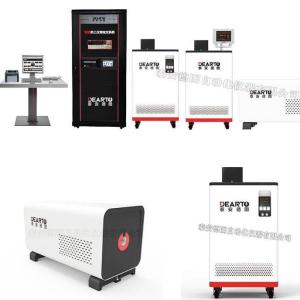

DTZ-01型热电偶热电阻自动检定系统主要用于工作用热电偶、工业热电阻、玻璃液体温度计、双金属温度计、压力式温度计及一体化温度变送器等温度传感器的自动检定/校准。系统由计算机控制多通道低电势扫描器、数字万用表、热电偶检定炉、恒温油（水）槽等设备，实现热电偶、热电阻检定/校准的控温、数据采集、数据处理、报表生成与打印、以及数据存储的完全自动化。
系统计量特性
|
准确度等级 |
0.005% |
|
扫描开关寄生电势 |
≤0.2μV |
|
通道间数据采集差值 |
≤0.5μＶ、1.0 mΩ |
|
测量重复性 |
≤1.0μＶ、3.0 mΩ |
|
测量数据处理结果验证 |
≤0. 1μＶ、0.1mΩ |
|
热电偶系统总扩展不确定度 |
≤0.68℃ |
|
热电阻系统总扩展不确定度 |
标准铂电阻Rtp使用水三相点瓶重新测量得到：热电阻≤0.03℃（0℃）；0.06（100℃） |
|
标准铂电阻Rtp直接使用证书的给出值： 热电阻≤0.05℃（0℃）；0.09（100℃） |
|
|
热电偶自由端补偿范围 |
（5－50）℃（分辨率0.01℃） |
|
热电偶检定炉控制能力 |
220V、0－40A |
精密温控单元（控制器）
目前有同行采用单纯采用软件控温，只有软件一重控温保护。这种方式的缺点是一旦软件或者计算机出现故障或者死机，温度很容易失控，造成检测设备的损坏。再一个缺点是抗干扰能力差，周围有使用大功率设备的厂家或者检测设备及电路有点谐波就容易引起干扰，导致检定炉不能很好的控温与恒温，引起数字表读数不稳定，跳字，不能正常采集数据。所以需要增配净化稳压电源来提高抗干扰的能力。
我公司采用智能仪表与软件相结合的控温方式就避免了以上的弊端。智能仪表与软件双重控温保护，保证检测设备长期安全可靠地运行。且抗干扰能力强，提高工作效率。
热电偶参考端补偿
目前有同行公司使用电子器件AD590作为测温进行补偿，AD590目前已是落后技术，基本上是翻新件，已经很不稳定了，温度发生漂移后不便于修正，维修不方便。我公司采用高精度超A级Pt100四线制铂电阻，有效保证测量精度与正确性，并且方便复核检定与修正。
