群炉热电偶自动检定装置
| 分辨率 | 0.001 |
|---|---|
| 重量 | . |
| 品牌 | |
| 货号 | . |
| 电源电压 | 220V 50HZ |
| 型号 | DTZ-02 |
| 测量范围 | . |
| 规格 | DTZ-01 |
| 加工定制 | 否 |
| 外形尺寸 | . |
| 测量精度 | 寄生长电势＜0.2uf |

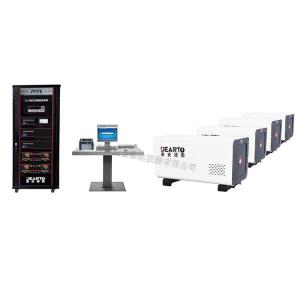

DTZ-02 群炉自动检定系统可同时控制1-10台检定炉，每台检定炉一次可检定1-10支热电偶，并同时开展工业热电阻、低温热电偶、一体化温度变送器、玻璃液体温度计、双金属温度计、压力式温度计的自动检定/校准。系统由计算机控制多通道低电势扫描器、数字万用表、热电偶检定炉、恒温油（水）槽等设备，实现热电偶、热电阻检定/校准的自动控温、自动数据采集、数据处理、自动生成、打印报表、以及自动存储数据，其软、硬件均由公司独立开发并拥有完全自主知识产权，采用多项技术创新成果，为客户提供全方位技术保障。
技术指标：
|
项目 |
指标 |
项目 |
指标 |
|
准确度等级 |
0.005% |
热电偶自由端补偿范围 |
（5－50）℃ |
|
扫描开关寄生电势 |
≤0.2μV |
分辨率 |
0.01℃ |
|
通道间数据采集差值 |
≤0.5μＶ、1.0 mΩ |
热电偶检定炉控制能力 |
220V、0－40A |
|
测量重复性 |
≤1.0μＶ、3.0 mΩ |
设定点偏差 |
≤±0.1℃ |
|
测量数据处理结果验证 |
≤0. 1μＶ、0.1mΩ |
热电偶系统总扩展不确定度 |
≤0.68℃ |
|
热电阻系统 总扩展不确定度 |
标准铂电阻Rtp使用水三相点瓶重新测量得到： 热电阻≤0.03℃（0℃）；0.06（100℃） |
||
|
标准铂电阻Rtp直接使用证书的给出值： 热电阻≤0.05℃（0℃）；0.09（100℃） |
|||
|
工作用热电偶系统恒温性能 |
恒温≤0.5℃/6min 测量≤0.1℃/min |
||
|
工业热电阻系统恒温性能 |
恒温≤≤0.01℃/10min 测量≤≤0.01℃/min |
||
执行的主要标准、规程、规范：
|
规程、规范代号 |
规程、规范名称 |
规程、规范代号 |
规程、规范名称 |
|
JJF1098-2003 |
热电偶、热电阻自动测量系统 校准规范 |
JJG 368-2000 |
工作用铜-铜镍热电偶检定规程 |
|
JJF1637-2017 |
廉金属热电偶校准规范 |
JJG75-1995 |
标准铂铑10-铂热电偶检定规程 |
|
JJF1262-2010 |
铠装热电偶校准规范 |
JJG 310-2002 |
压力式温度计检定规程 |
|
JJG229-2010 |
工业铂、铜热电阻检定规程 |
JJF 1176-2007 |
钨铼热电偶校准规范 |
|
JJG141-2013 |
工作用贵金属热电偶检定规程 |
JJG226-2001 |
双金属温度计检定规程 |
|
JJG668-1997 |
工作用铂铑10-铂、铂铑13-铂短型热电偶检定规程 |
JJF1184-2007 |
热电偶检定炉温度场测试技术规范 |
|
JJG130-2011 |
工作用玻璃液体温度计检定规程 |
JJF1030-2010 |
恒温槽技术性能测试规范 |
|
JJF1183-2007 |
温度变送器校准规范 |
AMS2750F |
高温测量 |
|
GB/T 2614-2010 |
镍铬-镍硅热电偶丝 |
GB/T1598-2010 |
铂铑10-铂热电偶线、铂铑13-铂热电偶丝、铂铑30-铂铑6热电偶丝 |
